对制动盘进行强度、热分析,主要分析内容如下:
1. 静强度(扭矩)分析:计算制动盘在制动扭矩作用下的静强度
2. 热容量分析(连续15次制动):计算在连续15次制动后制动盘的温度分布
3. 热变形分析:计算在连续多次制动后制动盘的热变形
使用子程序实现热源在制动盘上的运动,关键字:
*MASS FLOW RATE,USER(定义质量流率)

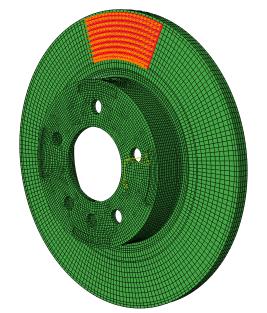

以热流密度的形式输入热量

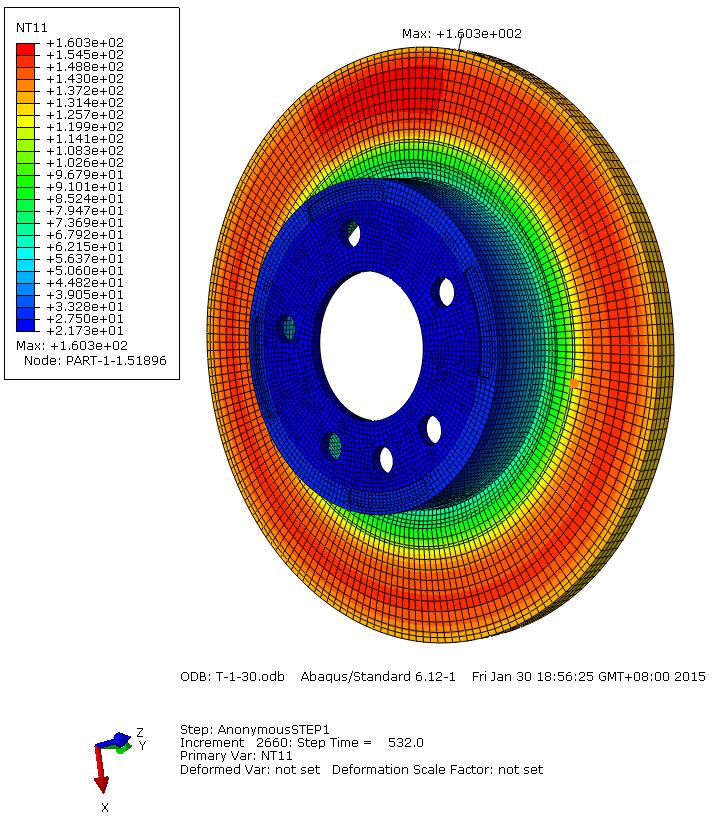

15次制动后的温度场15次制动后的温度场

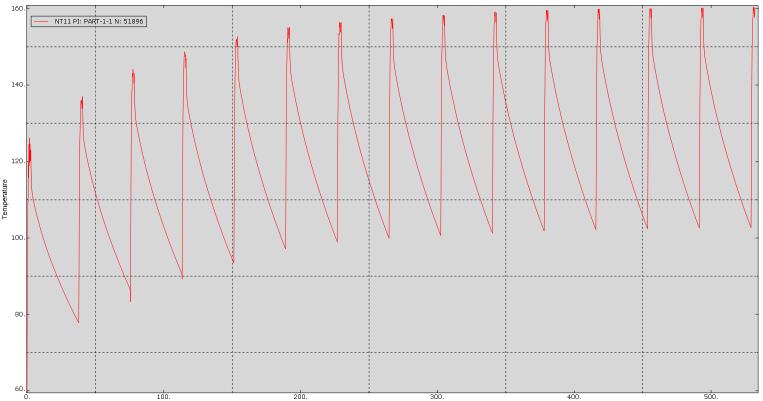

15次制动过程中某点的温度随时间的变化曲线

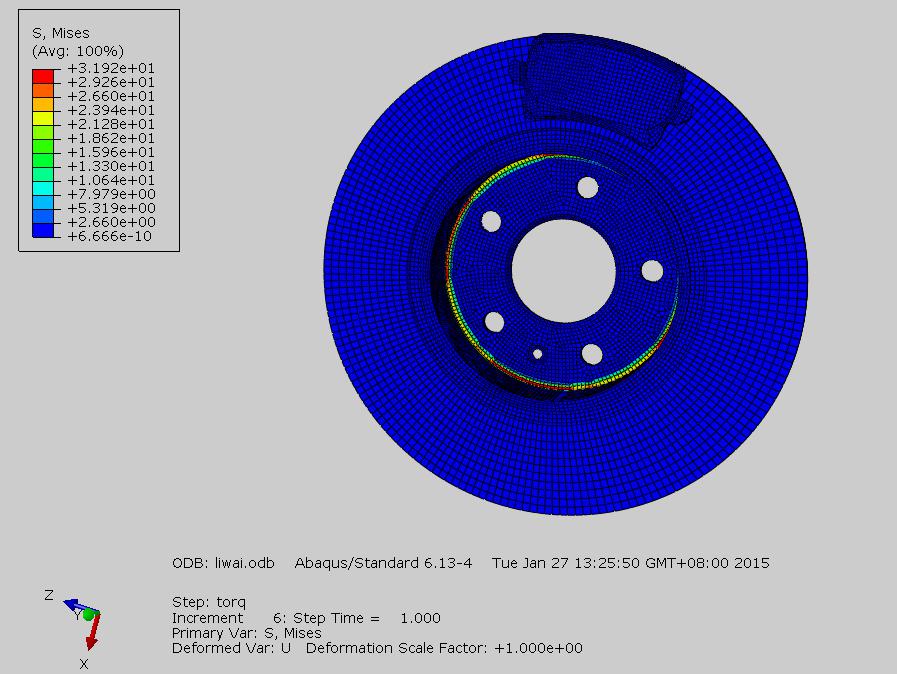

静扭强度计算结果

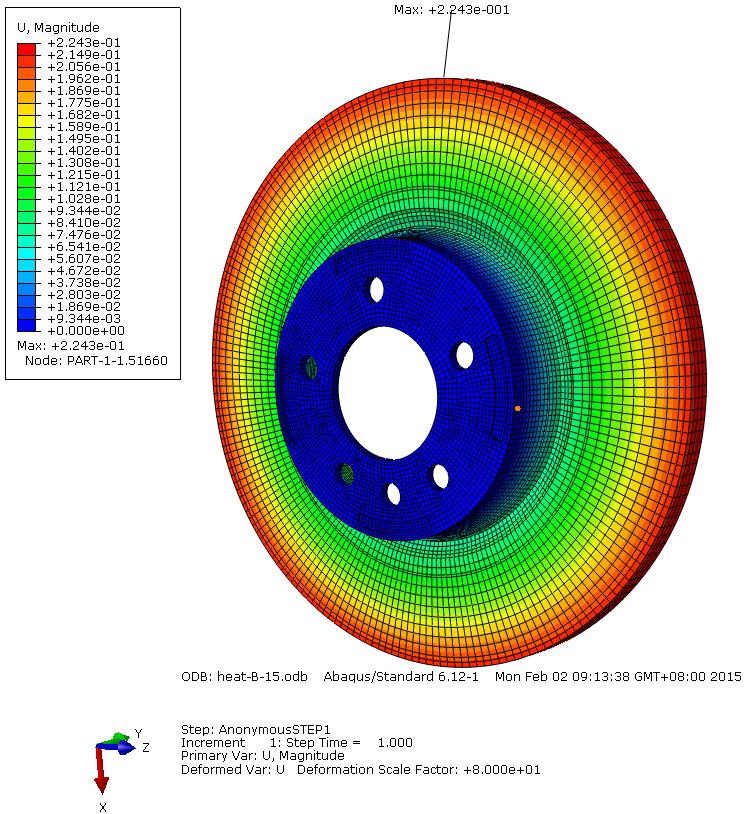

15次制动结束时刻制动盘的整体变形
对制动盘进行了静扭强度、热容量、热变形分析,由静扭强度分析的结果可以看出应力最大位置制动盘突变位置;热容量分析显示15次制动后制动盘的盘片温度明显上升,且在制动片摩擦区域温度最高;热变形分析显示了15次制动后,由于热应力的影响制动盘沿着径向有明显的变形。
